穩健的矩形 OCR 前處理校正技巧 - 特徵點順序校正



上個月被派了幾個工項，
其中一個是解我們開單員拍到的車牌照片。

由於我們開單員同仁都是阿伯阿桑，
基本上不太會用 PDA 拍照，所以拍回來的照片都歪歪的。

不太像場站固定機位會回傳的那樣方正，有時候還會有部份缺漏。

為了解這個問題，我去研究過阜爾（城市車旅）、普客（Times）還有一些第三方怎麼做的？
至少到 2024 年這個時間點，停車場業者主要都是控制他們的開單員要拍正，
據我所知沒有任何一間廠商對這點做妥善處理。

先限縮一下問題，因為特徵點根據不同狀況有不同參照物，
通常車牌特徵點都是用角點，所以先把特徵點設定為角點。

解這個問題的關鍵有三個：

第一個是角點濾波器，你要怎麼知道抓出來的特徵點是不是角點？

第二個是角點的順序，
角點順序對了，就能做些線性代數運算把車牌校正回來再送去 OCR。

第三個是角點的缺補，有時候缺了一點就不能把車牌校正回來。
或是你只有對角兩點，要怎麼把這些點補回來？

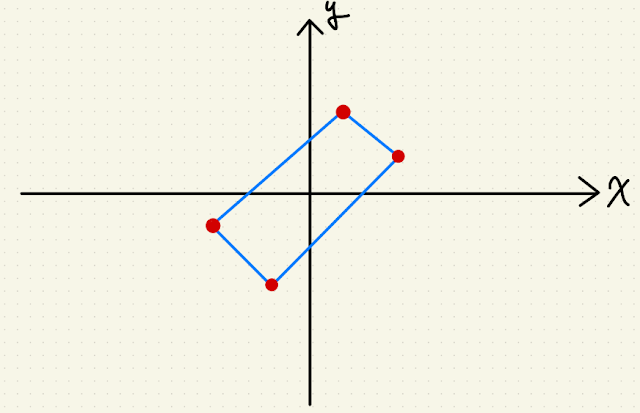

這篇分享很幸運的狀況 - 四個角點都抓到，只需求其順序：

我有看過幾種校正角點的方法，
比較主流且技術樓地板低的方法是訓練車牌校正模型，
餵一堆歪斜的車牌讓機器模型幫忙校正、得出被校正後的四點座標。

比較聰明一點的會用四象限去分點位，
但是四象限法會遇到一些問題像是：

有重複點在同一象限，你要怎麼辦？
要比 X 軸 還是比 Y軸？
答案是先看在哪個象限，再寫邏輯處理。

有些人會說：
用霍夫變換抓直線回來校正車牌，不就可以把車牌四點都分到獨立的象限嗎？

我當初也是這麼想的，
但實務上會被水箱護網、環境因素（排水溝蓋等）帶歪，
請記得我們不是在做機臺 AOI 那種環境相對單純的工作，所以霍夫變換的效果有限。

所以用四象限法不僅會面臨邏輯複雜，
如果加了霍夫變換，又需要面臨霍夫變換的不穩健性。

結論：你應該用更好的方法！

Ray Casting法

這套是我自己有天看到 Carmack 的德軍總部為了節省計算量時用了 Ray Casting 後，
被 Ray Casting 啟發想出來的。

原理是利用任一從原點出發的向量，作為參考向量。
隨後計算每個點到原點的向量，稱為特徵向量，
將特徵向量與標準向量做 COS 值並計算角度，
為了保證角度要是同一個順序（順逆時鐘）求出來的，
最後記得看一下 COS 值正負做處理。

這套的好處相比於前述方法有三個：
1.是根據物理原理，這個順序一定是對的，
2.少去複雜的邏輯設計，程式碼易讀易於維護。
3.N個點的 Case 只須計算 N次，計算複雜度低。

Ray Casting 法

最後埋個彩蛋，參考向量設{-1, 0}能有效降低實務上的計算複雜度，
歡迎同行交流。

以上。
